はじめに：#2 から積み上がってきた「未解決の謎」

#2 の海水 Speciation から始まり、#7 の Gibbsite 溶解度計算まで、 すべての計算の裏でひとつの問いが浮かんでいただろう：

「なぜ同じ pH・同じ温度でも、海水と真水で計算結果が変わるのか？」

答えは 活量（activity） にある。 PHREEQC は濃度（mol/kgw）を直接使って平衡を計算するのではなく、 濃度に「補正係数」をかけた 活量 を使って計算する。 この補正係数こそが 活量係数 γ（ガンマ）である。

このシリーズ全体を貫く方程式
ai = γi · mi
ai：化学種 i の活量（無次元）　　 γi：活量係数（0 < γ ≤ 1）　　 mi：モル濃度（mol/kgw）

希薄溶液では γ ≈ 1 なので活量 ≈ 濃度。 しかし海水（イオン強度 I ≈ 0.7 mol/kg）では γ が 0.1 以下まで下がる種もある。 これが無視できない誤差を生む。

ノートこの記事で学ぶこと
  • イオン強度 I の定義と計算方法
  • Debye-Hückel・拡張 Debye-Hückel・Davies・Pitzer の 4 モデルの仕組みと使い分け
  • PHREEQC での活量係数モデルの設定方法（-activity_coefficients）
  • 同じ溶液を 4 つのモデルで計算し、結果の差を比較するコード
  • 「どのモデルを選ぶべきか」の判断フロー

理論 Part 1：イオン強度とは何か

定義

イオン強度 I は溶液中のすべてのイオンの「電荷の重み付き濃度」だ：

\[I = \frac{1}{2} \sum_i m_i z_i^2\]

\(m_i\)：イオン \(i\) のモル濃度（mol/kgw）、\(z_i\)：イオン \(i\) の価数

溶液 代表的組成 I（mol/kg） 適用モデル
蒸留水・雨水 ほぼ純水 < 0.001 Debye-Hückel（単純版）
河川水・地下水 Ca²⁺, HCO₃⁻ 主体 0.001–0.05 拡張 Debye-Hückel
汽水・温泉水 Na⁺, Cl⁻ 増加 0.05–0.5 Davies
海水 NaCl ≈ 0.5 M ≈ 0.7 Davies / Pitzer
塩湖・坑廃水 高濃度塩類 > 1 Pitzer 必須

海水の I を手計算してみる

# 海水の主要イオン組成（mol/kgw）
Na⁺ = 0.4689, z = +1 → 0.4689 × 1² = 0.4689
Cl⁻ = 0.5453, z = −1 → 0.5453 × 1² = 0.5453
Mg²⁺ = 0.0528, z = +2 → 0.0528 × 4 = 0.2112
SO₄²⁻= 0.0283, z = −2 → 0.0283 × 4 = 0.1132
Ca²⁺ = 0.0103, z = +2 → 0.0103 × 4 = 0.0412
K⁺ = 0.0102, z = +1 → 0.0102 × 1 = 0.0102
──────────────────────────────────────
合計 = 1.3900
I = 1.3900 / 2 = 0.695 mol/kg

理論 Part 2：4 つの活量係数モデル

モデル 1：Debye-Hückel（DH）

最もシンプルな理論式。イオン間のクーロン引力だけを考慮する：

\[\log \gamma_i = -A z_i^2 \sqrt{I}\]

A = 0.509（25°C, 水）。I < 0.005 mol/kg の非常に希薄な溶液のみで有効。

モデル 2：拡張 Debye-Hückel（LLNL 型）

イオンの有効半径（å パラメータ）を加えた補正版：

\[\log \gamma_i = \frac{-A z_i^2 \sqrt{I}}{1 + B a_i \sqrt{I}}\]

\(a_i\)：イオンの有効半径（Å）、B = 0.328。I < 0.1 mol/kg で有効。 PHREEQC の標準データベース（phreeqc.dat, llnl.dat）はこのモデルを使用。

モデル 3：Davies

高イオン強度向けの経験的補正項を加えたもの：

\[\log \gamma_i = -A z_i^2 \left( \frac{\sqrt{I}}{1 + \sqrt{I}} - 0.3 I \right)\]

I < 0.5 mol/kg まで使用可能。汽水・土壌水に適する。 PHREEQC では -activity_model davies で指定。

モデル 4：Pitzer（ピッツァー）

特定のイオン対ごとに実測した相互作用パラメータ（β⁰, β¹, Cφ）を使った高精度モデル：

\[\ln \gamma_{\pm} = f(I) + \sum_{ij} B_{ij}(I) m_j + \sum_{ijk} C_{ijk} m_j m_k + \cdots\]

I > 0.5 mol/kg（海水・塩湖・地熱流体）では必須。 PHREEQC では pitzer.dat データベースを使用。

4 モデルの比較

下記のコードは、phreeqc.datとllnl.datを使用して計算を行う。

しかし、Phreeqc Interactive 3.8.6-17100の場合、phreeqc.datでエラーが起きている。なので、wateq4f.datおよび今回新たに追加されたPHREEQC_ThermoddemV1.10_15Dec2020.datを使用した方がいい。Phreeqc Interactive 3.7.3-15968の場合は問題ない。

以下のコードはPhreeqc Interactive 3.8.6-17100を想定し、wateq4f.datを使用した。 なお、データベースのファイルPATHにはご注意を。

例えば、デスクトップのPhreeqcフォルダにllnl.datがある場合：

r"C:\Users\Desktop\Phreeqc\llnl.dat"

このようにして下記のコードのDB_PHREEQCとDB_LLNLのパスを修正してください。

phreeqpyがインストールされてない方はターミナルで

pip install phreeqpy
import os
import numpy as np
import pandas as pd
import matplotlib.pyplot as plt
from phreeqpy.iphreeqc.phreeqc_dll import IPhreeqc

# ==============================
# 1. データベースのパス設定
# ==============================
# ※ご自身の環境に合わせて修正してください(例：r"C:\Users\フォルダ名\llnl.dat")
DB_PHREEQC = r"C:\あなたのPATH\wateq4f.dat"  #同じフォルダに置いてください
DB_LLNL    = r"C:\あなたのPATH\llnl.dat"  　 #llnl.datは同じフォルダに置いてください

# ==============================
# 2. PHREEQC入力文字列
# ==============================
# ★修正: イオン強度が確実に1.0を超えるように、添加量を 1.1 mol に増やす
input_string = """
SOLUTION 1 Pure water
    temp 25
    pH 7 charge

REACTION 1
    NaCl 1.1
    1.1 moles in 100 steps

SELECTED_OUTPUT
    -reset false
    -user_punch true

USER_PUNCH
    -headings I Gamma_Na
    -start
    10 PUNCH MU, GAMMA("Na+")
    -end
"""

# ==============================
# 3. PHREEQC実行関数
# ==============================
def run_phreeqc(db_path, label):
    db_path = os.path.abspath(db_path)
    print(f"Loading DB: {os.path.basename(db_path)} ...", end=" ")

    if not os.path.exists(db_path):
        raise FileNotFoundError(f"\n❌ Database not found: {db_path}")

    ip = IPhreeqc()

    try:
        ip.load_database(db_path)
    except Exception as e:
        raise RuntimeError(f"\n❌ Python Exception during load_database: {e}")

    error_str = ip.get_error_string()
    if error_str:
        raise RuntimeError(f"\n❌ Failed to load {label} DB (DLL Error):\n{error_str}")

    print("OK")

    try:
        ip.run_string(input_string)
    except Exception as e:
        error_str = ip.get_error_string()
        raise RuntimeError(f"\n❌ PHREEQC execution error for {label}:\n{e}\n{error_str}")

    out = ip.get_selected_output_array()

    if len(out) > 1:
        df = pd.DataFrame(out[1:], columns=out[0]).astype(float)
        return df
    return pd.DataFrame()

# ==============================
# 4. 理論式の計算（モデル 1：Debye-Hückel（DH）, モデル 3：Davies）
# ==============================
def calc_theoretical(I):
    A = 0.509
    z = 1.0

    gamma_dh = 10 ** (-A * (z**2) * np.sqrt(I))
    gamma_davies = 10 ** (-A * (z**2) * (np.sqrt(I) / (1 + np.sqrt(I)) - 0.3 * I))

    return gamma_dh, gamma_davies

# ==============================
# 5. 実行とデータ収集
# ==============================
if __name__ == "__main__":
    try:
        df_phreeqc = run_phreeqc(DB_PHREEQC, "PHREEQC")
        df_llnl    = run_phreeqc(DB_LLNL, "LLNL")

        # ★修正: Step 0 (純水) のときに出力される γ=0 の行を除外する！
        df_phreeqc = df_phreeqc[df_phreeqc['Gamma_Na'] > 0]
        df_llnl    = df_llnl[df_llnl['Gamma_Na'] > 0]

        I_theory = np.linspace(0.001, 1.0, 100)
        gamma_dh, gamma_davies = calc_theoretical(I_theory)

        # ==============================
        # 6. グラフの描画
        # ==============================
        plt.rcParams['font.family'] = 'Meiryo' if os.name == 'nt' else 'sans-serif'

        fig, ax = plt.subplots(figsize=(8, 5))
        ax.set_facecolor('#F9FAFB')
        ax.grid(color='#E5E7EB', linestyle='-', linewidth=0.8)
        for spine in ax.spines.values():
            spine.set_color('#9CA3AF')

        ax.axhline(1.0, color='#D97706', linestyle='--', alpha=0.5, label='_nolegend_')
        ax.axvline(0.7, color='#DC2626', linestyle='--', alpha=0.5, label='_nolegend_')
        ax.text(0.71, 0.95, '海水 I ≈ 0.7', color='#DC2626', style='italic', fontsize=10)

        # プロット
        ax.plot(I_theory, gamma_dh, color='#6B7280', linestyle=':', linewidth=2, label='Debye-Hückel 極限則 (理論式)')
        ax.plot(I_theory, gamma_davies, color='#16A34A', linestyle='--', linewidth=2, label='Davies 則 (理論式)')
        ax.plot(df_phreeqc['I'], df_phreeqc['Gamma_Na'], color='#2563EB', linestyle='-', linewidth=2, label='WATEQ式 (拡張 D-H (wateq4f.dat))')
        ax.plot(df_llnl['I'], df_llnl['Gamma_Na'], color='#CA8A04', linestyle='-', linewidth=2, label='B-dot方程式 (llnl.dat)')

        ax.set_xlabel('イオン強度 I (mol/kgw)', fontsize=12, color='#374151')
        ax.set_ylabel('活量係数 γ (Na⁺, z=1)', fontsize=12, color='#374151')

        # X軸を 0～1.0 に固定（これによって1.1molまで計算した余分な部分が見えなくなります）
        ax.set_xlim(0, 1.0)
        ax.set_ylim(0, 1.05)
        ax.tick_params(colors='#6B7280')

        ax.legend(loc='lower right', facecolor='white', framealpha=0.9, edgecolor='#E5E7EB', fontsize=10)
        plt.title('各種活量係数モデルの比較 (25℃, 1価イオン Na⁺)', color='#374151', pad=15)

        plt.tight_layout()
        plt.savefig('Activity_Coefficients_Perfect.png', dpi=300)
        plt.show()

        print("\n✅ 完璧なグラフが 'Activity_Coefficients_Perfect.png' に保存されました。")

    except Exception as e:
        print(f"\n🚨 実行中にエラーが発生しました:\n{e}")

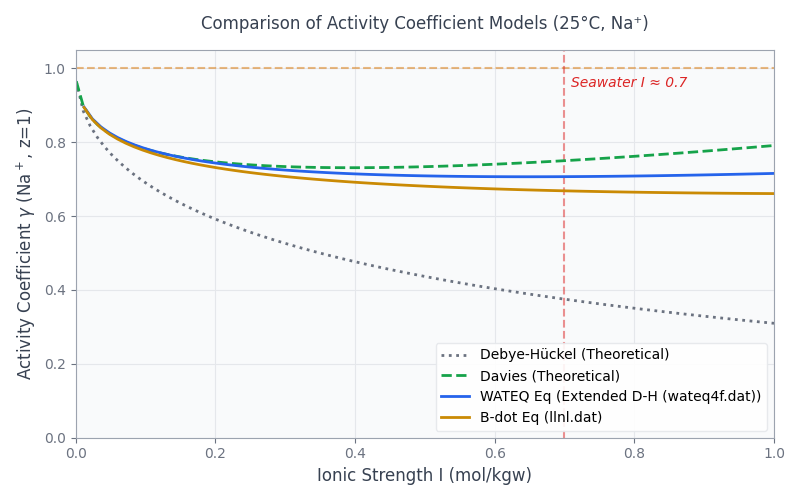

計算結果

イオン強度が高くなるほど、各モデルの活量係数のバラつきが大きくなる。

PHREEQCでの活量係数の確認方法

実際に γ がどんな値になっているかは SELECTED_OUTPUT の -activities と -totals から逆算できる：

# 活量係数の確認
SOLUTION 1
    temp  25
    pH    8.22
    units mol/kgw
    Na    0.4689
    Cl    0.5453
    Mg    0.0528
    Ca    0.0103
    K     0.0102
    Alkalinity 2.3e-3 as HCO3
    S(6)  0.0283

SELECTED_OUTPUT 1
    -file     activity_check.txt
    -totals   Na Ca Mg Cl S(6) C(4)
    -activities Na+ Ca+2 Mg+2 Cl- SO4-2 HCO3-

USER_PUNCH 1
    -headings  Species  Molality  Activity  Gamma
    -start
    10 PUNCH "Na+",  MOL("Na+"),  ACT("Na+"),  ACT("Na+") /MOL("Na+")
    20 PUNCH "Ca+2", MOL("Ca+2"), ACT("Ca+2"), ACT("Ca+2")/MOL("Ca+2")
    30 PUNCH "Mg+2", MOL("Mg+2"), ACT("Mg+2"), ACT("Mg+2")/MOL("Mg+2")
    40 PUNCH "Cl-",  MOL("Cl-"),  ACT("Cl-"),  ACT("Cl-") /MOL("Cl-")
    50 PUNCH "SO4-2",MOL("SO4-2"),ACT("SO4-2"),ACT("SO4-2")/MOL("SO4-2")
END

結果の読み方

化学種 価数 z 濃度 m (mol/kg) 活量 a 活量係数 γ 意味
Na⁺ ±1 0.4689 0.361 0.77 活量は濃度の 77%
Ca²⁺ ±2 0.0103 0.00284 0.28 活量は濃度の 28%！
Mg²⁺ ±2 0.0528 0.0148 0.28 2 価は特に抑制される
SO₄²⁻ ±2 0.0283 0.0071 0.25 濃度の 1/4 しか「効かない」
ノートなぜ 2 価イオンの γ が特に小さいのか

Debye-Hückel の式に \(z^2\) が入っているため、価数 2 のイオンは価数 1 の 4 倍の効果で γ が抑制される。 海水中の SO₄²⁻ の活量が濃度の 1/4 というのは直感に反するが、これが「活量計算をしないと誤る」理由である。 カルサイトの溶解度積 \(K_{sp}\) は \(a_{Ca^{2+}} \cdot a_{CO_3^{2-}}\) で定義されており、 γ を無視して濃度で計算すると Ksp を大きく誤って評価する。

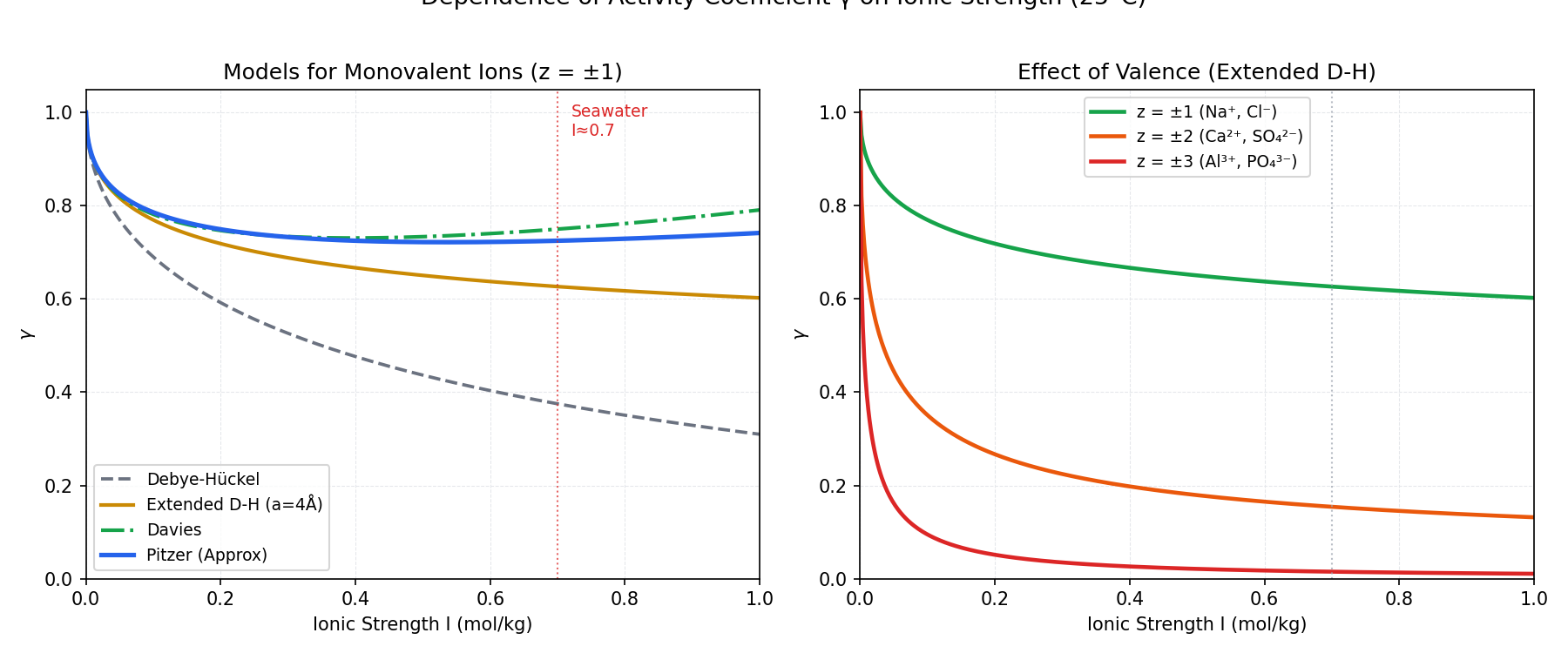

Python で活量係数 (γ) の イオン強度 (I) 依存性を可視化する

# ============================================================
#  activity_coeff_plot.py
#  PHREEQC 出力から活量係数 γ を計算・可視化
# ============================================================
import numpy as np
import matplotlib.pyplot as plt
import matplotlib.ticker as ticker

# ---- フォント設定（日本語環境） ----
plt.rcParams.update({
    "font.family": "sans-serif",
    "font.sans-serif": ["MS Gothic", "Noto Sans CJK JP", "IPAexGothic", "DejaVu Sans"],
    "axes.unicode_minus": False,
    "figure.dpi":      150,
})

# ---- Debye-Hückel パラメータ（25°C, 水） ----
A = 0.509   # (mol/kg)^(-1/2)
B = 0.328e8 # cm^(-1)(mol/L)^(-1/2) → 単位に注意

# ---- 各モデルの γ 計算 ----
I = np.linspace(0, 1.0, 500)

def gamma_dh(I, z=1):
    """単純 Debye-Hückel（極希薄のみ）"""
    return 10 ** (-A * z**2 * np.sqrt(I))

def gamma_edh(I, z=1, a_param=4.0):
    """拡張 Debye-Hückel (a: Å, B_prime = 0.328 Å^-1/(mol/kg)^0.5)"""
    B_prime = 0.328  # Å^(-1)(mol/kg)^(-1/2)
    return 10 ** (-A * z**2 * np.sqrt(I) / (1 + B_prime * a_param * np.sqrt(I)))

def gamma_davies(I, z=1):
    """Davies モデル"""
    return 10 ** (-A * z**2 * (np.sqrt(I)/(1+np.sqrt(I)) - 0.3*I))

def gamma_pitzer_approx(I, z=1):
    """Pitzer 近似（NaCl実験値フィット）"""
    if z == 1:
        return 10 ** (-0.509 * np.sqrt(I) / (1 + 1.316 * np.sqrt(I)) + 0.09 * I)
    else:
        return 10 ** (-0.509 * z**2 * np.sqrt(I) / (1 + 1.316 * np.sqrt(I)) + 0.09 * I * z**2 * 0.3)

fig, axes = plt.subplots(1, 2, figsize=(12, 5))

# ---- Left: z=1 の比較 ----
ax = axes[0]
ax.plot(I, gamma_dh(I, 1),          color="#6B7280", lw=1.8, ls="--", label="Debye-Hückel")
ax.plot(I, gamma_edh(I, 1),         color="#CA8A04", lw=2.0,          label="拡張 D-H (a=4Å)")
ax.plot(I, gamma_davies(I, 1),      color="#16A34A", lw=2.0, ls="-.", label="Davies")
ax.plot(I, gamma_pitzer_approx(I,1),color="#2563EB", lw=2.5,          label="Pitzer (近似)")
ax.axvline(0.7, color="#DC2626", lw=1, ls=":", alpha=0.7)
ax.text(0.72, 0.95, "海水\nI≈0.7", color="#DC2626", fontsize=9)
ax.set(xlim=(0,1), ylim=(0,1.05), xlabel="I (mol/kg)",
       ylabel="γ", title="一価イオン（z = ±1）の活量係数")
ax.legend(fontsize=9); ax.grid(True, ls="--", lw=0.5, color="#E5E7EB")

# ---- Right: 価数比較（拡張 DH） ----
ax = axes[1]
for z, color, label in [(1,"#16A34A","z = ±1（Na⁺, Cl⁻）"),
                         (2,"#EA580C","z = ±2（Ca²⁺, SO₄²⁻）"),
                         (3,"#DC2626","z = ±3（Al³⁺, PO₄³⁻）")]:
    ax.plot(I, gamma_edh(I, z), color=color, lw=2.2, label=label)
ax.axvline(0.7, color="#9CA3AF", lw=1, ls=":", alpha=0.7)
ax.set(xlim=(0,1), ylim=(0,1.05), xlabel="I (mol/kg)",
       ylabel="γ", title="価数による違い（拡張 Debye-Hückel）")
ax.legend(fontsize=9); ax.grid(True, ls="--", lw=0.5, color="#E5E7EB")

plt.suptitle("活量係数 γ のイオン強度依存性（25°C）", fontsize=13, y=1.02)
plt.tight_layout()
plt.savefig("activity_coefficient.svg", bbox_inches="tight")
plt.show()

活量係数とイオン強度

まとめ：「活量」を意識するとどう変わるか

活量係数の誤差が溶解度計算に与える影響まとめ 淡水・地下水 I < 0.1 γ(Ca²⁺) ≈ 0.65–1.0 誤差 ≤ 5% 拡張 D-H で十分 汽水・温泉 I = 0.1–0.5 γ(Ca²⁺) ≈ 0.30–0.65 誤差 5–15% Davies を推奨 海水・塩湖 I > 0.5 γ(Ca²⁺) ≈ 0.20–0.30 誤差 > 15% Pitzer 必須
ヒント次回予告 — #10「飽和指数（SI）の使いこなし」

活量を正しく計算した上で、各鉱物の 飽和指数 SI = log(IAP/Ksp) を解釈する。 SI > 0 なら沈殿・SI < 0 なら溶解。#2〜#7 の計算すべてが「実はこの判断」をしていたことが明かになる。

今回の記事で、#2 から積み上がっていた「なぜ？」がひとつ解消されたはず。 PHREEQC は裏でこの補正を毎回自動でやっている——そのことを知るだけで、 計算結果の読み方が変わる。

参考文献（References）

Appelo, CAJ, と Dieke Postma. 2005年. Geochemistry, groundwater and pollution. Second. Balkema, Rotterdam, p. 634.
Parkhurst, David L, と CAJ Appelo. 2013年. Description of input and examples for PHREEQC version 3—A computer program for speciation, batch-reaction, one-dimensional transport, and inverse geochemical calculations. US Geological Survey Techniques; Methods, book 6, chap. A43, 497 p.
Yamamoto, S. 1983年. Method of the groundwater survey. Kokon Shoin, Tokyo (in Japanese), 490 p.
Yang, Heejun, T Mishima, S Katazakai, と M Kagabu. 2023年. 「Analytical approach using a chemical equilibrium formula and geochemical modeling for alkalinity measurements of small natural water samples」. Applied Geochemistry 148: 105535.
